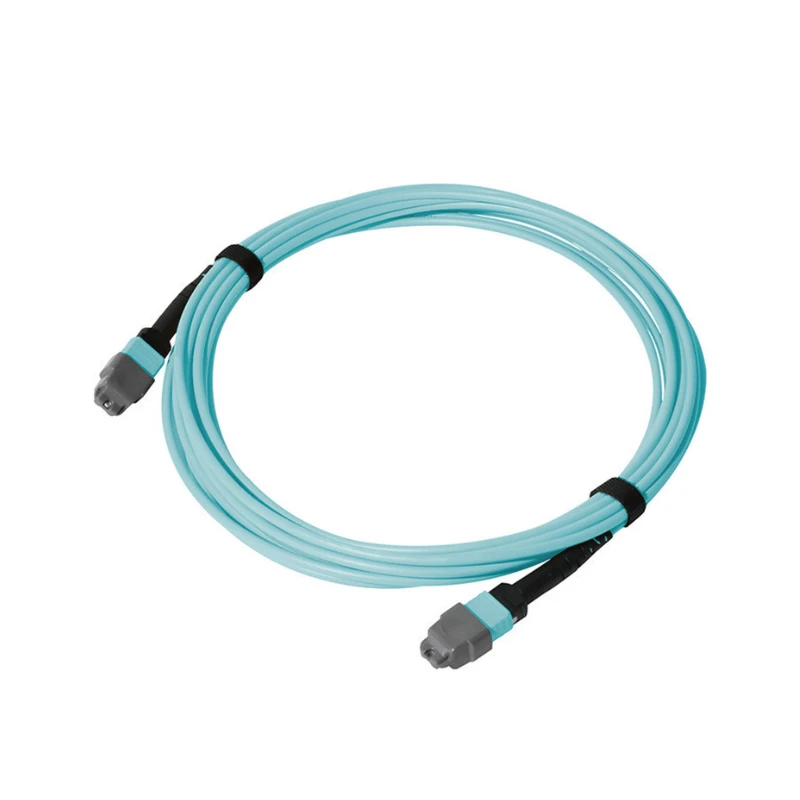

Το OS2 MTP Single Mode Fiber Cable είναι ένα εργοστασιακό-συγκρότημα κορμού MTP/MPO με τερματισμό που χρησιμοποιεί ίνα μονής-λειτουργίας OS2 9/125 μm, με υποδοχές πολλαπλών-ινών στα δύο άκρα για άμεση σύνδεση μεταξύ συμβατών διεπαφών MTP/MPO.

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Τύπος προϊόντος	OS2 MTP Καλώδιο Fiber Single Mode
Τύπος ινών	OS2 Single Mode, 9/125 μm
Βαθμός ινών	G.652D / G.657A1
Καταμέτρηση ινών	8 / 12 / 24 / 48 Ίνες
Τύπος συναρμολόγησης	Καλώδιο κορμού MTP/MPO
Πολωνικός Τύπος	APC / UPC
Πόλωση	Τύπος Α / Τύπος Β / Τύπος Γ
Τυπική απώλεια εισαγωγής	Μικρότερο ή ίσο με 0,35 dB
Χαμηλή-Απώλεια εισαγωγής	Μικρότερο ή ίσο με 0,20 dB
Απώλεια επιστροφής	Μεγαλύτερο ή ίσο με 50 dB (APC)
Θερμοκρασία λειτουργίας	-20 μοίρες έως +70 μοίρες
Οπτική δοκιμή	Απώλεια εισαγωγής και απώλεια επιστροφής
Τεκμηρίωση δοκιμής	Δεδομένα δοκιμής που παρέχονται με την αποστολή
Βύσμα Standard	IEC 61754-7
Περιβαλλοντική Συμμόρφωση	RoHS
Προσαρμοσμένη διαμόρφωση	Προσαρμοσμένο μήκος, αριθμός ινών και σήμανση

Διαμόρφωση MTP: Φύλο, Πολωνικό και Πολικό

Η διαμόρφωση MTP/MPO θα πρέπει να ταιριάζει με τη διεπαφή ζευγαρώματος και τη χαρτογράφηση ινών του συστήματος στόχου.

Τύπος πολωνικής:Επιβεβαιώστε το APC ή το UPC σύμφωνα με τον συνδεδεμένο εξοπλισμό, την κασέτα, τον προσαρμογέα ή άλλο ταιριαστό εξάρτημα.

Πόλωση:Επιλέξτε Τύπο Α, Τύπο Β ή Τύπο Γ σύμφωνα με την αντιστοίχιση ινών του υπάρχοντος συστήματος καλωδίωσης.

Για παραγγελίες αντικατάστασης ή έργου, μπορεί να χρησιμοποιηθεί μια υπάρχουσα προδιαγραφή καλωδίου ή διάγραμμα σύνδεσης MTP/MPO για την επαλήθευση της απαιτούμενης διαμόρφωσης πριν από την παραγωγή.

Τυπική-Απώλεια έναντι χαμηλής-Απώλειας

Συντελεστής Επιλογής	Τυπική-Απώλεια	Χαμηλή-Απώλεια
Σύνδεση προϋπολογισμού	Χρησιμοποιείται όταν η υπολογισμένη απώλεια καναλιού παραμένει εντός του διαθέσιμου περιθωρίου	Χρησιμοποιείται όταν η υπολογισμένη απώλεια καναλιού αφήνει περιορισμένο περιθώριο
Συναρμολόγηση IL	Μικρότερο ή ίσο με 0,35 dB	Μικρότερο ή ίσο με 0,20 dB
Σχεδιασμός καναλιών	Κατάλληλο όπου η καθορισμένη απώλεια συναρμολόγησης ταιριάζει με τον πλήρη προϋπολογισμό σύνδεσης	Σκεφτείτε πού απαιτείται μικρότερη απώλεια συναρμολόγησης για τη διατήρηση του περιθωρίου σύνδεσης
Απαίτηση RFQ	Καθορίστε τη μέγιστη επιτρεπόμενη απώλεια εισαγωγής	Καθορίστε τη μέγιστη επιτρεπόμενη απώλεια εισαγωγής

Ο απαιτούμενος βαθμός απώλειας θα πρέπει να προσδιορίζεται από τον συνολικό προϋπολογισμό της οπτικής ζεύξης, συμπεριλαμβανομένης της εξασθένησης ινών και των απωλειών από συνδέσμους, κασέτες, προσαρμογείς και άλλα παθητικά εξαρτήματα.

Προσαρμοσμένη προδιαγραφή

Μήκος καλωδίου

Το τελικό μήκος καλωδίου μπορεί να καθοριστεί σύμφωνα με την απαιτούμενη απόσταση σύνδεσης.

Καταμέτρηση ινών

Ο αριθμός ινών μπορεί να οριστεί σύμφωνα με τα απαιτούμενα κανάλια ινών ή την υπάρχουσα διαμόρφωση καλωδίων.

Αναγνώριση

Οι απαιτήσεις αναγνώρισης καλωδίων και επισήμανσης μπορούν να καθοριστούν για παραγγελίες έργου.

Ανασκόπηση διαμόρφωσης

Οι αγοραστές μπορούν να παρέχουν ένα υπάρχον σχέδιο καλωδίου, διάγραμμα σύνδεσης MTP/MPO, προδιαγραφή διεπαφής εξοπλισμού ή προδιαγραφές αγοράς για έλεγχο πριν από την παραγωγή.

Παραγγελίες αντικατάστασης

Οι υπάρχουσες προδιαγραφές καλωδίου μπορούν να χρησιμοποιηθούν για την επαλήθευση της διάταξης αντικατάστασης σε σχέση με την εγκατεστημένη διαμόρφωση MTP/MPO.

Κατασκευαστική ικανότητα

Εργοστασιακή Παραγωγή:Η DIMI κατασκευάζει εργοστασιακά- συγκροτήματα οπτικών ινών με τερματισμό χρησιμοποιώντας αυτοματοποιημένο εξοπλισμό κοπής, απογύμνωσης και τερματισμού καλωδίων.

Παραγωγική ικανότητα:Ο αυτοματοποιημένος εξοπλισμός συναρμολόγησης είναι ικανός να επεξεργάζεται περισσότερες από 10.000 συναρμολογήσεις οπτικών ινών την ημέρα, υποστηρίζοντας παραγγελίες βάσει όγκου και έργου-.

Διαχείριση Ποιότητας:Η DIMI διατηρεί πιστοποιήσεις ISO 9001:2015 και TL-9000 για το σύστημα διαχείρισης ποιότητας της.

Επαλήθευση ποιότητας

Αναφορά παραγωγής

Κάθε παραγγελία κατασκευάζεται σύμφωνα με τις επιβεβαιωμένες προδιαγραφές προϊόντος και την εγκεκριμένη διαμόρφωση, παρέχοντας μια καθορισμένη αναφορά για τελική επιθεώρηση.

Τέλος-Επιθεώρηση προσώπου

Οι ακραίες όψεις του συνδετήρα επιθεωρούνται πριν από την αποστολή για να εντοπιστούν μόλυνση, γρατσουνιές ή άλλα ορατά ελαττώματα.

Οπτική δοκιμή

Τα τελειωμένα συγκροτήματα ελέγχονται για απώλεια εισαγωγής και απώλεια επιστροφής πριν από την αποστολή.

Επαλήθευση πολικότητας

Η χαρτογράφηση ινών ελέγχεται με βάση την καθορισμένη διαμόρφωση πολικότητας πριν από την αποστολή.

Αρχεία Δοκιμών

Τα αντίστοιχα δεδομένα δοκιμής παρέχονται με την αποστολή για επαλήθευση παραγγελίας.

Εγγύηση κατασκευής

Για το προϊόν ισχύει 5ετής εγγύηση κατασκευής.

FAQ

Ε: Ποια είναι η διαφορά μεταξύ των καλωδίων ινών OS2 και OM4 MTP;

Α: Το OS2 χρησιμοποιεί ίνα μονής-λειτουργίας 9/125 μm, ενώ το OM4 χρησιμοποιεί ίνα πολλαπλών λειτουργιών. Το OS2 καθορίζεται για οπτικούς συνδέσμους μονής-λειτουργίας, ενώ το OM4 χρησιμοποιείται σε συστήματα πολλαπλών λειτουργιών. Ο τύπος ίνας πρέπει να ταιριάζει με τον πομποδέκτη και την οπτική αρχιτεκτονική του δικτύου.

Ε: Ποια είναι η διαφορά μεταξύ των καλωδίων ινών MTP και MPO;

Α: Το MPO είναι η τυποποιημένη διεπαφή σύνδεσης πολλαπλών-ινών, ενώ το MTP® είναι ένα συγκεκριμένο προϊόν σύνδεσης από την US Conec. Για την προμήθεια, η προδιαγραφή του συνδετήρα και η διεπαφή σύνδεσης πρέπει να επιβεβαιωθούν σύμφωνα με τον εξοπλισμό και το σύστημα καλωδίωσης.

Ε: Ποια είναι η διαφορά μεταξύ ενός καλωδίου κορμού MTP και ενός καλωδίου διακοπής MTP;

Α: Ένα καλώδιο κορμού MTP διατηρεί συνδέσεις MTP/MPO πολλαπλών{0} ινών και στα δύο άκρα. Ένα καλώδιο διακοπής MTP μετατρέπει τη σύνδεση πολλαπλών ινών σε μεμονωμένες υποδοχές, όπως LC. Ο απαιτούμενος τύπος καλωδίου εξαρτάται από την αρχιτεκτονική θύρας του συνδεδεμένου εξοπλισμού.

Ε: Μπορούν τα καλώδια OS2 MTP να συνδεθούν απευθείας σε εξοπλισμό LC ή SC;

Α: Όχι. Οι υποδοχές MTP/MPO δεν συνδυάζονται απευθείας με τις θύρες LC ή SC. Απαιτείται ένα συγκρότημα μετατροπής από MTP-σε-LC, MTP-σε-SC ή άλλη καθορισμένη διάταξη όταν ο εξοπλισμός χρησιμοποιεί αυτές τις διεπαφές.

Ε: Ποια είναι η μέγιστη απόσταση μετάδοσης της ίνας OS2;

Α: Το OS2 δεν έχει ένα καθολικό όριο απόστασης-μετάδοσης. Η επιτεύξιμη απόσταση εξαρτάται από τον πομποδέκτη, τον ρυθμό δεδομένων, το μήκος κύματος, την εξασθένηση της ίνας, τις απώλειες σύνδεσης και τον συνολικό προϋπολογισμό οπτικής ζεύξης. Επομένως, η απαιτούμενη απόσταση θα πρέπει να ελέγχεται σε σχέση με την πλήρη προδιαγραφή συνδέσμου.

Ε: Ποια είναι η διαφορά μεταξύ της ίνας μονής-λειτουργίας G.652D και G.657A1;

Α: Το G.652D είναι μια συμβατική προδιαγραφή ίνας μονής-λειτουργίας, ενώ το G.657A1 παρέχει βελτιωμένη απόδοση κάμψης για δρομολόγηση όπου μπορεί να προκύψουν πιο σφιχτές κάμψεις ινών. Ο απαιτούμενος βαθμός πρέπει να ακολουθεί τις προδιαγραφές των ινών και τις απαιτήσεις εγκατάστασης του έργου.

Ε: Γιατί έχει σημασία το πληκτρολόγιο της υποδοχής MTP σε ένα συγκρότημα καλωδίου MTP/MPO;

A: Η πληκτρολόγηση της υποδοχής MTP/MPO ελέγχει τον φυσικό προσανατολισμό της υποδοχής κατά τη διάρκεια του ζευγαρώματος. Η διάταξη πλήκτρων πρέπει να ταιριάζει με τον προσαρμογέα ζευγαρώματος ή τη διεπαφή εξοπλισμού, ενώ η πολικότητα των ινών θα πρέπει να προσδιορίζεται ξεχωριστά σύμφωνα με την απαιτούμενη αντιστοίχιση ινών.

Ε: Τι υποδηλώνει το φύλο της υποδοχής MTP;

A: Το φύλο MTP/MPO αναφέρεται στο εάν η υποδοχή έχει ακίδες οδηγού. Οι αρσενικοί σύνδεσμοι έχουν ακίδες οδήγησης, ενώ οι θηλυκοί σύνδεσμοι έχουν οπές οδηγών-. Το απαιτούμενο φύλο θα πρέπει να ταιριάζει με τη σύνδεση σύνδεσης ή τη διεπαφή εξοπλισμού που καθορίζεται για τη σύνδεση.
