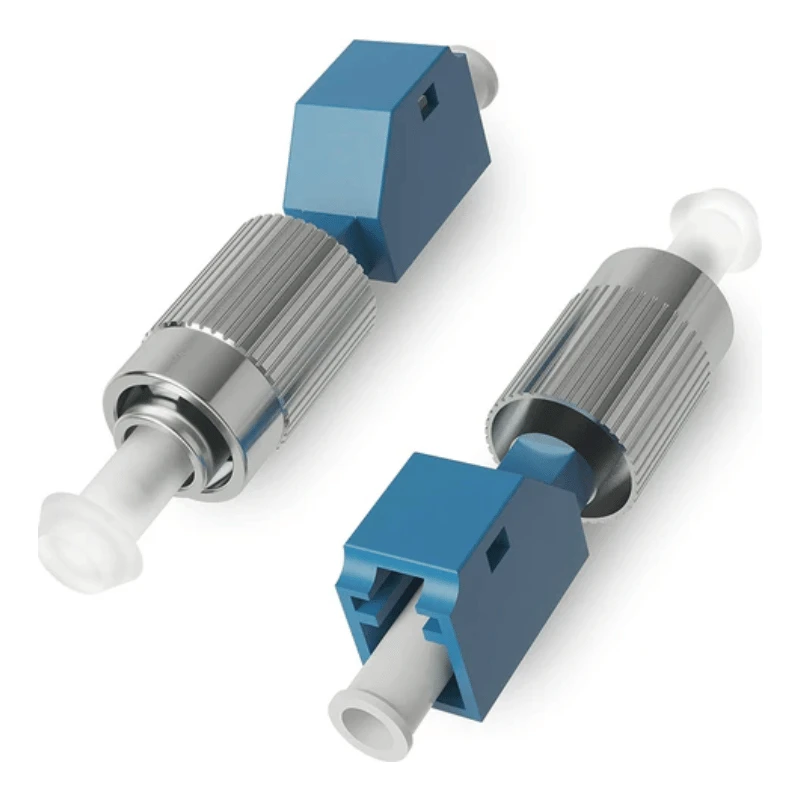

Οι προσαρμογείς οπτικών ινών LC σε FC είναι υβριδικοί προσαρμογείς θηλυκών-σε-θηλυκών που έχουν σχεδιαστεί για να συνδέουν εξαρτήματα οπτικών ινών με τερματισμό LC-με τερματισμό LC-χωρίς-εκ νέου τερματισμό της ίνας. Η τυπική διαμόρφωση είναι LC/UPC σε FC/UPC, simplex, single mode OS2 9/125 μm, με χιτώνιο ευθυγράμμισης κεραμικής ζιρκονίας ακριβείας. Μπορούν να καθοριστούν διαφορετικοί τύποι γυαλίσματος συνδετήρων, λειτουργίες ινών, υλικά περιβλήματος και διαμορφώσεις τοποθέτησης για τις απαιτήσεις του έργου.
Προδιαγραφές προσαρμογέα
|
Παράμετρος |
Τυπική προδιαγραφή |
||
|
Τύπος προσαρμογέα |
Υβριδικός προσαρμογέας LC σε FC |
||
|
Διαμόρφωση συνδετήρα |
LC/UPC σε FC/UPC |
||
|
Γένος |
Γυναίκα-σε-Γυναίκα |
||
|
Κανάλι |
Simplex |
||
|
Λειτουργία ινών |
Μονότροπο λειτουργικό σύστημα2 9/125 μm |
||
|
Μανίκι ευθυγράμμισης |
Κεραμικό ζιρκονίας ακριβείας |
||
|
Τυπική απώλεια εισαγωγής |
Μικρότερο ή ίσο με 0,3 dB |
||
|
Απώλεια επιστροφής |
Μεγαλύτερο ή ίσο με 50 dB, UPC |
||
|
Αντοχή |
Μεγαλύτερο ή ίσο με 500 κύκλους ζευγαρώματος |
||
|
Θερμοκρασία λειτουργίας |
-25 μοίρες έως +70 μοίρες |
||
|
Θερμοκρασία αποθήκευσης |
-40 μοίρες έως +85 μοίρες |
||
|
Βάση |
Βάση πάνελ |
||
|
Στέγαση |
Μηχανική πλαστικού ή μετάλλου |
||
|
Ισχύοντα Πρότυπα |
Απαιτήσεις διεπαφής IEC 61754-20 / IEC 61754-13. RoHS |
||
Η διεπαφή LC ακολουθεί τις απαιτήσεις διαστάσεων της οικογένειας συνδετήρων LC, ενώ η πλευρά FC χρησιμοποιεί την τυποποιημένη διεπαφή δακτυλίου 2,5 mm και τον βιδωτό- σχεδιασμό ζεύξης.
Συμβατότητα σύνδεσης
Ο προσαρμογέας έχει σχεδιαστεί για άμεση διασύνδεση LC-σε-FC, καθιστώντας τον χρήσιμο όπου ο εξοπλισμός, τα patch panels ή η υπάρχουσα υποδομή οπτικών ινών χρησιμοποιούν διαφορετικές πλατφόρμες σύνδεσης.
Πλευρά LC:Συμβατό με τυπικούς συνδέσμους LC. Μπορούν να καθοριστούν οι διαμορφώσεις UPC και APC.
Πλευρά FC:Συμβατό με τυπικές υποδοχές FC που χρησιμοποιούν την αντίστοιχη διαμόρφωση PC/UPC ή APC.
Λειτουργίες ινών:Το siSglemode OS2 είναι η τυπική διαμόρφωση. Οι εκδόσεις πολλαπλών λειτουργιών όπως OM3 και OM4 μπορούν να παρέχονται όταν η σχεδίαση του προσαρμογέα και το χιτώνιο ευθυγράμμισης ταιριάζουν ανάλογα.
Πολωνική αντιστοίχιση:Οι τύποι γυαλίσματος συνδετήρων θα πρέπει να επιλέγονται σύμφωνα με τα εξαρτήματα που ταιριάζουν. Οι διεπαφές LC και FC έχουν ξεχωριστές προδιαγραφές διαστάσεων IEC.
Για μικτά δίκτυα σύνδεσης, ο υβριδικός προσαρμογέας εξαλείφει την ανάγκη αντικατάστασης καλωδίων ενημέρωσης κώδικα που μπορούν να επισκευαστούν με άλλο τρόπο ή εκ νέου-τερματισμού εγκατεστημένης ίνας.
Δομή προσαρμογέα
Ο προσαρμογέας αποτελείται από δύο υποδοχές σύνδεσης, ένα χιτώνιο ευθυγράμμισης ακριβείας και ένα εξωτερικό περίβλημα με την απαιτούμενη δομή συγκράτησης-του πίνακα.
Το κεραμικό χιτώνιο ζιρκονίας διατηρεί την ευθυγράμμιση του δακτυλίου κατά το ζευγάρωμα και το ζευγάρωμα, βοηθώντας στον έλεγχο της απώλειας οπτικής σύζευξης. Η πλευρά LC χρησιμοποιεί μια συμπαγή διεπαφή-τύπου ασφάλισης, ενώ η πλευρά FC φιλοξενεί τον μηχανισμό σύζευξης με σπείρωμα που είναι χαρακτηριστικός των συνδέσμων FC.
Οι επιλογές στέγασης περιλαμβάνουν υψηλής-αντοχής πλαστικό ή μέταλλο, ανάλογα με τις μηχανικές απαιτήσεις και τον σχεδιασμό του πάνελ. Μπορούν επίσης να διαμορφωθούν καλύμματα σκόνης, δομές με ρολά, διαφορετικά σχέδια φλάντζας και{2}}συγκεκριμένα χαρακτηριστικά τοποθέτησης για τον πελάτη.
Εφαρμογές
Συστήματα τηλεπικοινωνιών και ODF
Χρησιμοποιείται για τη σύνδεση καλωδίων ενημέρωσης LC και FC εντός οπτικών πλαισίων διανομής, πλαισίων οπτικών ινών και εξοπλισμού δικτύου φορέα.
Data Center και Enterprise Fiber Networks
Κατάλληλο για μετεγκατάσταση εξοπλισμού ή παλαιού τύπου-σε-νέα υποδομή όπου πρέπει να συνυπάρχουν διεπαφές LC και FC.
Εξοπλισμός διανομής FTTx
Μπορεί να ενσωματωθεί σε κιβώτια διανομής οπτικών ινών, ερμάρια, πίνακες τερματισμού και άλλον-εξοπλισμό πρόσβασης δικτύου όπου απαιτούνται μεικτούς τύπους συνδετήρων.
Εξοπλισμός δοκιμής και μέτρησης ινών
Παρέχει μια εναλλάξιμη διεπαφή LC-σε-FC για όργανα οπτικών δοκιμών και πίνακες δοκιμών εργαστηρίου ή παραγωγής.
Πάνελ και συναρμολογήσεις OEM Fiber
Κατάλληλο για κατασκευαστές πάνελ, κατασκευαστές περιβλημάτων και ενοποιητές συστημάτων που απαιτούν καθορισμένη διαμόρφωση υβριδικού προσαρμογέα.
Προσαρμογή / OEM
Συνδυασμός συνδετήρων:Lc-fc και άλλες υβριδικές διαμορφώσεις.
Στίλβωση:Upc ή apc σύμφωνα με τη διαμόρφωση σύνδεσης σύνδεσης.
Λειτουργία ινών:Os2 single mode και επιλεγμένες διαμορφώσεις πολλαπλών λειτουργιών.
Μανίκι:Ζιργκόν κεραμικό; εναλλακτικά υλικά μανίκι μπορούν να αξιολογηθούν για συγκεκριμένες εφαρμογές.
Στέγαση: Πλαστική ή μεταλλική κατασκευή.
Βάση:Τυπική τοποθέτηση πάνελ, δομές με φλάντζα/χωρίς φλάντζες, κλιπ ή γεωμετρία τοποθέτησης-για τον πελάτη.
Προστασία:Καλύμματα σκόνης ή σχέδια με παντζούρια.
Αναγνώριση:Χρώμα περιβλήματος, λογότυπο, αρίθμηση θύρας, αριθμός ανταλλακτικού και ετικέτα γραμμικού κώδικα.
Συσκευασία:Μαζικές, ατομικές τσάντες ή συσκευασίες-που καθορίζονται από τον πελάτη.
Ποιότητα & Επιθεώρηση
Ο ποιοτικός έλεγχος θα πρέπει να καλύπτει τόσο την οπτική απόδοση όσο και τη μηχανική αξιοπιστία. Τα τυπικά στοιχεία επιθεώρησης περιλαμβάνουν:
Έλεγχος απώλειας εισαγωγής και απώλειας επιστροφής για τον καθορισμένο σύνδεσμο και τη διαμόρφωση γυαλίσματος.
Επιθεώρηση διαστάσεων των διεπαφών προσαρμογέα, των χαρακτηριστικών τοποθέτησης και των στοιχείων ευθυγράμμισης.
Επαλήθευση ευθυγράμμισης χιτωνίου και δακτυλίου για διατήρηση επαναλαμβανόμενης απόδοσης ζευγαρώματος.
Δοκιμή ζευγαρώματος-για την επαλήθευση της μηχανικής αντοχής.
Οπτική επιθεώρηση για ελαττώματα περιβλήματος, κατάσταση χιτωνίου, μόλυνση και ζημιά στη διεπαφή του συνδετήρα.
Δοκιμές θερμοκρασίας και περιβάλλοντος όταν απαιτείται από τις προδιαγραφές του έργου.
Υλικό και τεκμηρίωση συμμόρφωσης, συμπεριλαμβανομένων των απαιτήσεων που σχετίζονται με το RoHS-όταν προσδιορίζονται.
Τα κριτήρια επιθεώρησης και οι αναφορές δοκιμών μπορούν να ευθυγραμμιστούν με τα σχέδια του πελάτη, τις προδιαγραφές αγοράς ή τα ισχύοντα πρότυπα εξαρτημάτων οπτικών ινών-.
FAQ
Ε: Μπορείτε να παρέχετε δείγματα πριν από μια μαζική παραγγελία;
Α: Ναι. Μπορούν να παρασχεθούν δείγματα για προδιαγραφές, συμβατότητα συνδετήρων και αξιολόγηση συναρμολόγησης πριν από τη μαζική αγορά. Η ποσότητα δείγματος και τυχόν ισχύουσες χρεώσεις δειγμάτων μπορούν να επιβεβαιωθούν βάσει της ζητούμενης διαμόρφωσης.
Ε: Τι είναι το MOQ για προσαρμογείς οπτικών ινών LC σε FC;
Α: Για τυπικές διαμορφώσεις, το MOQ είναι συνήθως 100 τεμάχια. Οι διαμορφώσεις OEM, τα ειδικά υλικά ή η προσαρμοσμένη συσκευασία ενδέχεται να απαιτούν διαφορετικό MOQ, το οποίο μπορεί να επιβεβαιωθεί πριν από την προσφορά.
Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης για μαζικές παραγγελίες;
Α: Ο τυπικός χρόνος επεξεργασίας είναι 7–14 ημέρες, ανάλογα με την ποσότητα παραγγελίας και τη διαμόρφωση. Ο χρόνος αποστολής είναι συνήθως 20–30 ημέρες, με το τελικό πρόγραμμα να επιβεβαιώνεται σύμφωνα με τον προορισμό και τη μέθοδο αποστολής.
Ε: Ποιους τρόπους πληρωμής δέχεστε;
Α: Συνήθως δεχόμαστε T/T, L/C, PayPal και πιστωτική κάρτα. Άλλοι όροι πληρωμής μπορούν να συζητηθούν για εγκεκριμένες παραγγελίες ή συγκεκριμένες απαιτήσεις έργου.
Ε: Ποιες μέθοδοι αποστολής είναι διαθέσιμες;
Α: Οι παραγγελίες μπορούν να αποσταλούν με express, αεροπορική μεταφορά ή θαλάσσια μεταφορά, ανάλογα με την ποσότητα, τις απαιτήσεις παράδοσης και τον προορισμό. Οι όροι DDP, DAP και EXW μπορούν επίσης να τακτοποιηθούν σύμφωνα με τη σειρά.
Ε: Μπορείτε να παρέχετε αναφορές επιθεώρησης με την παραγγελία;
Α: Ναι. Η τεκμηρίωση επιθεώρησης μπορεί να παρασχεθεί σύμφωνα με τις συμφωνημένες απαιτήσεις παραγγελίας. Οι τυπικές εγγραφές μπορεί να περιλαμβάνουν απώλεια εισαγωγής, απώλεια επιστροφής, επιθεώρηση διαστάσεων και αποτελέσματα οπτικής επιθεώρησης.
Ε: Πώς πρέπει να προσδιορίσω τον προσαρμογέα όταν ζητώ μια προσφορά;
Α: Παρέχετε τον απαιτούμενο συνδυασμό βυσμάτων LC/FC, γυάλισμα UPC ή APC, απλή ή άλλη διαμόρφωση, λειτουργία ινών, τύπο περιβλήματος, απαιτήσεις τοποθέτησης, ποσότητα και απαιτήσεις συσκευασίας. Τα σχέδια ή τα δείγματα αναφοράς συνιστώνται για προσαρμοσμένες εκδόσεις.
