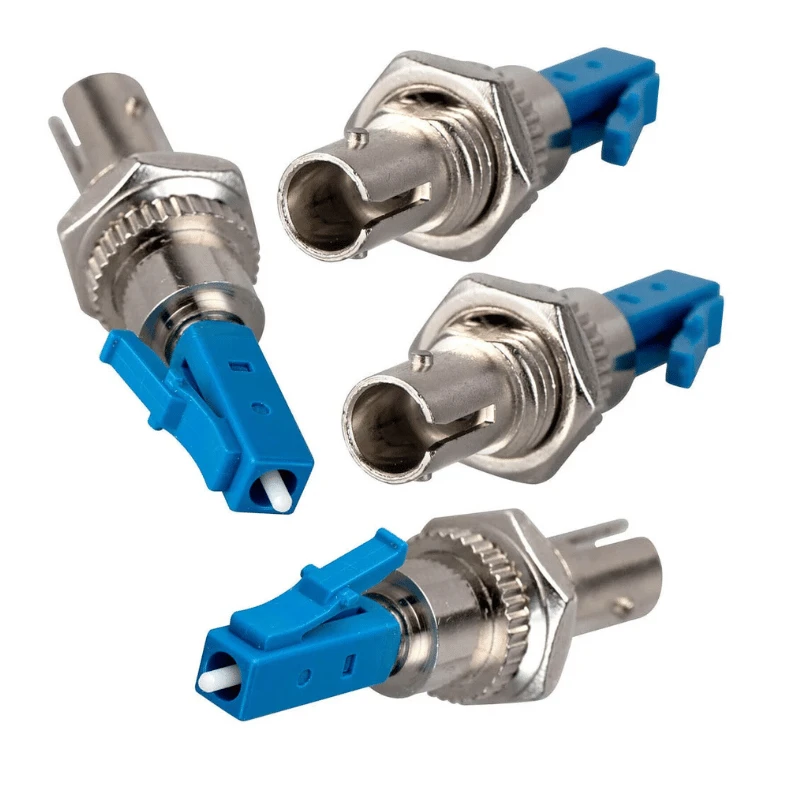

Ο προσαρμογέας καλωδίων οπτικών ινών LC σε ST είναι ένας υβριδικός προσαρμογέας οπτικών ινών που έχει σχεδιαστεί για να συνδέει ίνα LC{0}}τερματισμένης ίνας με τερματική ίνα ST-χωρίς να-τερματίζει εκ νέου τα υπάρχοντα καλώδια. Χρησιμοποιεί εξαρτήματα ευθυγράμμισης ακριβείας για τη διατήρηση σταθερής σύζευξης οπτικών ινών, κατάλληλη για δίκτυα single mode και multimode.
Προδιαγραφές προσαρμογέα
|
Παράμετρος |
Προσδιορισμός |
|
Τύπος προσαρμογέα |
Υβριδικός προσαρμογέας LC σε ST |
|
Διεπαφή LC |
LC θηλυκό |
|
Διασύνδεση ST |
ST θηλυκό |
|
LC Ferrule |
1,25 χλστ |
|
ST Ferrule |
2,5 χλστ |
|
Τύπος ινών |
Μονότροπο OS2; Multimode OM1/OM2/OM3/OM4 |
|
Πολωνικός Τύπος |
UPC; APC διαθέσιμο για τις ισχύουσες διαμορφώσεις |
|
Μανίκι ευθυγράμμισης |
Ζιργκόν κεραμικό |
|
Απώλεια εισαγωγής |
Λιγότερο ή ίσο με 0,3 dB τυπικό. Λιγότερο ή ίσο με 0,5 dB max. |
|
Απώλεια επιστροφής |
Μεγαλύτερο ή ίσο με 45 dB UPC. Μεγαλύτερο ή ίσο με 60 dB APC |
|
Επαναληψιμότητα |
Μικρότερο ή ίσο με 0,1 dB |
|
Ανθεκτικότητα ζευγαρώματος |
Μεγαλύτερο ή ίσο με 500 κύκλους |
|
Στέγαση |
Πλαστικό υψηλής-αντοχής. μεταλλικό περίβλημα προαιρετικό |
|
Βάση |
Προσάρτηση πίνακα- |
|
Θερμοκρασία λειτουργίας |
-25 μοίρες έως +70 μοίρες |
|
Διαμόρφωση |
Simplex; διαθέσιμο συγκρότημα διπλής όψης |
Συμβατότητα σύνδεσης
Ο προσαρμογέας παρέχει άμεση μηχανική σύζευξη μεταξύ των βυσμάτων lc και st, καθιστώντας τον κατάλληλο όταν ο εξοπλισμός, τα patch panels ή τα εγκατεστημένα καλώδια χρησιμοποιούν διαφορετικές διεπαφές βυσμάτων.
Πλευρά Lc:Συμβατό με τυπικούς συνδέσμους lc που χρησιμοποιούν δακτύλιο 1,25 mm.
Αγία πλευρά:Συμβατό με στάνταρ βύσματα st που χρησιμοποιούν δακτύλιο 2,5 mm και σύνδεσμο μπαγιονέτ.
Μονότροπος:Υποστηρίζει διαμορφώσεις os2 9/125 μm με upc ή εφαρμοστέο γυάλισμα apc.
Multimode:Υποστηρίζει διαμορφώσεις om1 62.5/125 μm και om2/om3/om4 50/125 μm.
Ανάμιξη συνδετήρων:Ο προσαρμογέας αλλάζει μόνο τη διεπαφή σύνδεσης. οι συνδεδεμένες ίνες θα πρέπει να παραμείνουν προσαρμοσμένες στον απαιτούμενο τρόπο μετάδοσης και στο οπτικό σύστημα.
Δομή προσαρμογέα
Ο προσαρμογέας αποτελείται από μια πλευρική διεπαφή LC-, πλευρική διεπαφή ST-, χιτώνιο ευθυγράμμισης ακριβείας, περίβλημα και δομή στερέωσης.
Το κεραμικό χιτώνιο ζιρκονίας διατηρεί την ομοκεντρικότητα του δακτύλου κατά τη διάρκεια του ζευγαρώματος, βοηθώντας στον έλεγχο της πλευρικής κακής ευθυγράμμισης και της απώλειας οπτικής εισαγωγής.
Το τυπικό περίβλημα είναι πλαστικό υψηλής- αντοχής για συμπαγή εγκατάσταση πάνελ. Μεταλλικό περίβλημα, τύπος φλάντζας, κούμπωμα-στη συγκράτηση, τοποθέτηση με σπείρωμα και άλλες διατάξεις αποτυπώματος μπορούν να καθοριστούν για εξοπλισμό με διαφορετικές μηχανικές απαιτήσεις.
Εφαρμογές
Μετανάστευση δικτύου:Συνδέει νέο εξοπλισμό βασισμένο σε lc-με την υπάρχουσα υποδομή οπτικών ινών με τερματική στάθμη- χωρίς αντικατάσταση της πλήρους καλωδιακής σύνδεσης.
Patch panel και odfs:Παρέχει μικτή συνδεσιμότητα lc/st σε συστήματα διανομής και επιδιόρθωσης ινών.
Εξοπλισμός δοκιμής:Διεπαφές lc patch cords με st ports σε όργανα οπτικών δοκιμών και εξοπλισμό μέτρησης.
Τηλεπικοινωνιακά δίκτυα:Υποστηρίζει μικτές-εγκαταστάσεις σύνδεσης κατά την επέκταση του δικτύου ή την αντικατάσταση εξοπλισμού.
Δίκτυα επιχειρήσεων και πανεπιστημιουπόλεων:Κατάλληλο για παλαιού τύπου υποδομές που παραμένει σε λειτουργία μαζί με εξοπλισμό που βασίζεται-LC.
Βιομηχανικά συστήματα και συστήματα οργάνων:Παρέχει μετατροπή συνδετήρων όπου ο υπάρχων εξοπλισμός οπτικών ινών χρησιμοποιεί διασυνδέσεις st.
Οι υβριδικοί προσαρμογείς χρησιμοποιούνται ειδικά για μικτά-περιβάλλοντα σύνδεσης και μετεγκατάσταση εξοπλισμού όπου ο επανα-τερματισμός δεν είναι επιθυμητός.
Προσαρμογή / OEM
Συνδυασμοί διεπαφής:Lc-st, lc-sc, lc-fc, sc-st και άλλες υβριδικές διαμορφώσεις.
Λειτουργία ινών:Os2, om1, om2, om3 ή om4.
Στίλβωση:Upc ή apc όπου είναι συμβατό μηχανικά και οπτικά.
Στέγαση:Πλαστικό ή μέταλλο? Προσαρμοσμένη αναγνώριση χρώματος διαθέσιμη.
Βάση:Φλάντζα, σπείρωμα, κούμπωμα-μέσα ή καθορισμένο από τον πελάτη-αποτύπωμα πίνακα.
Διαμόρφωση:Απλές ή ζευγαρωμένες διπλές ρυθμίσεις.
Αναγνώριση:Λογότυπο, αριθμός ανταλλακτικού, αναγνώριση συνδετήρα και άλλες σημάνσεις.
Συσκευασία:Μαζική συσκευασία, ατομικές τσάντες, προ-ταξινομημένα σετ και ιδιωτική συσκευασία-με ετικέτα.
Ποιότητα & Επιθεώρηση
Ο ποιοτικός έλεγχος θα πρέπει να καλύπτει τόσο την οπτική απόδοση όσο και τη μηχανική συμβατότητα. Κάθε παρτίδα παραγωγής μπορεί να επιθεωρηθεί σύμφωνα με τις συμφωνημένες προδιαγραφές, με βασικά στοιχεία επιθεώρησης που περιλαμβάνουν:
Οπτική και διαστατική επιθεώρηση περιβλήματος και διεπαφών
Επιθεώρηση ευθυγράμμισης δακτυλίου LC/ST και χιτωνίου
Μέτρηση απώλειας εισαγωγής
Μέτρηση απωλειών επιστροφής για καθορισμένες διαμορφώσεις απλής λειτουργίας
Επαλήθευση εναλλαξιμότητας και αντιστοίχισης συνδέσμων
Δοκιμή αντοχής ζευγαρώματος
Έλεγχος κατασκευής περιβλήματος και τοποθέτησης
Επαλήθευση σήμανσης, ποσότητας και συσκευασίας
Τα αρχεία επιθεώρησης μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του έργου.
FAQ
Ε: Απαιτεί ο προσαρμογέας κάποια ειδικά εργαλεία για την εγκατάσταση;
Α: Κανονικά δεν απαιτούνται ειδικά εργαλεία οπτικού τερματισμού. Ο προσαρμογέας έχει σχεδιαστεί για μηχανικό ζευγάρωμα συνδετήρων και εγκατάσταση πάνελ. Εάν παρέχεται μια προσαρμοσμένη δομή στερέωσης, η εγκατάσταση θα πρέπει να ακολουθεί τον αντίστοιχο σχεδιασμό εξοπλισμού ή πάνελ.
Ε: Μπορεί ο προσαρμογέας να χρησιμοποιηθεί τόσο για εσωτερικά όσο και για εξωτερικά συστήματα ινών;
Α: Προορίζεται κυρίως για προστατευμένες εγκαταστάσεις σε εσωτερικούς χώρους, εξοπλισμό-δωμάτιο, ράφι, patch-πίνακας και ντουλάπια. Για ανάπτυξη σε εξωτερικό χώρο, ο προσαρμογέας θα πρέπει να εγκατασταθεί μέσα σε ένα κατάλληλο αδιάβροχο περίβλημα αντί να εκτίθεται απευθείας σε βροχή, σκόνη ή παρατεταμένες περιβαλλοντικές συνθήκες.
Ε: Μπορώ να παραγγείλω δείγματα πριν από μια μαζική αγορά;
Α: Ναι. Μπορούν να παρασχεθούν δείγματα για σύνδεση, διαστάσεις, τοποθέτηση και οπτική-αξιολόγηση της απόδοσης πριν από την παραγωγή όγκου. Οι απαιτήσεις δειγμάτων και οι χρεώσεις μπορούν να επιβεβαιωθούν σύμφωνα με τη ζητούμενη διαμόρφωση και ποσότητα.
Ε: Μπορείτε να παρέχετε προσαρμογείς σύμφωνα με έναν εγκατεστημένο-αριθμό ανταλλακτικού συστήματος;
Α: Ένας αριθμός αναφοράς ανταλλακτικού μπορεί να χρησιμοποιηθεί για τεχνική σύγκριση, αλλά η παραγωγή θα πρέπει να βασίζεται σε επαληθευμένες διαστάσεις και απαιτήσεις απόδοσης και όχι μόνο στον αριθμό εξαρτήματος. Οι πελάτες μπορούν να παρέχουν δείγματα, σχέδια ή φύλλα δεδομένων για έλεγχο συμβατότητας.
Ε: Πώς συσκευάζονται οι προσαρμογείς οπτικών ινών για διεθνή αποστολή;
Α: Οι προσαρμογείς συνήθως προστατεύονται από μόλυνση και φυσική ζημιά κατά το χειρισμό και τη μεταφορά, με την εσωτερική συσκευασία και τα κατάλληλα εξωτερικά κουτιά που επιλέγονται ανάλογα με την ποσότητα παραγγελίας. Μπορεί να κανονιστεί ατομική ή προσαρμοσμένη συσκευασία για παραγγελίες OEM και διανομέα.
Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης παραγγελίας;
Α: Για τυπικές εμπορικές παραγγελίες, ο τυπικός χρόνος διεκπεραίωσης είναι 7–14 ημέρες, ακολουθούμενος από περίπου 20–30 ημέρες χρόνου αποστολής, ανάλογα με τον προορισμό και τη μέθοδο αποστολής. Οι παραγγελίες προσαρμοσμένου ή μεγάλου όγκου-θα πρέπει να προγραμματιστούν ξεχωριστά μετά την επιβεβαίωση των προδιαγραφών.
Ε: Ποιοι όροι πληρωμής είναι διαθέσιμοι για παραγγελίες;
Α: Οι συνήθεις τρόποι πληρωμής περιλαμβάνουν T/T, L/C, PayPal και πιστωτική κάρτα. Άλλες ρυθμίσεις πληρωμής μπορούν να συζητηθούν για εγκεκριμένες παραγγελίες, με τους τελικούς όρους να επιβεβαιώνονται στην προσφορά ή στη σύμβαση πώλησης.
