Το 12 Core Horizontal Fiber Splice Close είναι ένα συμπαγές εξωτερικό περίβλημα για προστασία και οργάνωση έως και 12 μεμονωμένων-συναρμολογήσεων ινών σε FTTH και εξωτερικά-δίκτυα φυτών. Η οριζόντια εσωτερική δομή του είναι κατάλληλη για συμπαγείς αρθρώσεις καλωδίων, σημεία διακλάδωσης και επισκευές όπου ο χώρος και η χωρητικότητα ματίσματος είναι περιορισμένοι. Το κλείσιμο χρησιμοποιεί μηχανική στεγανοποίηση με δυνατότητα επανεισόδου και διαμορφώσιμες εισόδους καλωδίων για πρακτική συντήρηση στο πεδίο.

Τεχνικές Προδιαγραφές

Προσδιορισμός	Καθέκαστα
Τύπος προϊόντος	Οριζόντιο κλείσιμο με οπτικές ίνες 12-ινών
Τύπος κλεισίματος	Οριζόντια / εν σειρά
Μέγιστη χωρητικότητα συναρμογής	12 απλές-συναρμολογήσεις ινών
Δίσκος σύνδεσης	1 × 12 F δίσκος
Θύρες καλωδίων	2 ή 4 θύρες? 1-in/1-out ή 2-in/2-out
Διάμετρος καλωδίου	Συνήθως Ø5–13 mm, εξαρτάται από τη διαμόρφωση-
Υλικό Στέγασης	πλαστικό μηχανικής ανθεκτικό στην υπεριώδη ακτινοβολία-. Επιλογές PC / ABS / PP
Μέθοδος Σφράγισης	Επανα-εισαγωγή μηχανικής στεγανοποίησης
Αξιολόγηση Προστασίας	Σχεδίαση με βαθμολογία IP68
Θερμοκρασία λειτουργίας	−40 μοίρες έως +65 μοίρες
Τυπικό χρώμα	Μαύρος

Δομή & Διαχείριση ινών

Το κλείσιμο συνδυάζει ένα προστατευτικό περίβλημα, σύστημα στεγανοποίησης,-εξαρτήματα εισόδου καλωδίου, δίσκο συνδέσεως,-περιοχή δρομολόγησης ινών και σημεία στερέωσης μελών-αντοχής-καλωδίου. Ο δίσκος συνδέσεως 12F διατηρεί οργανωμένα τα μανίκια συνδέσεως και τις χαλαρές ίνες διατηρώντας παράλληλα ελεγχόμενη δρομολόγηση ινών. Το σύστημα συγκράτησης καλωδίου απομονώνει τις εξωτερικές δυνάμεις έλξης από την περιοχή συνδέσεως, μειώνοντας τη μηχανική καταπόνηση κατά την εγκατάσταση και το σέρβις.

Η επανα{0}}εισαγόμενη μηχανική δομή επιτρέπει στους τεχνικούς να ανοίξουν το περίβλημα για επιθεώρηση, επισκευή ή τροποποίηση δικτύου χωρίς να αντικαταστήσουν το πλήρες κλείσιμο.

Συμβατότητα και εγκατάσταση καλωδίων

Προτού παραγγείλετε, επιβεβαιώστε τον αριθμό ινών, την εξωτερική διάμετρο καλωδίου, την-ποσότητα εισόδου καλωδίου, την κατασκευή του καλωδίου, την αντοχή-τύπο μέλους και την απαιτούμενη μέθοδο εγκατάστασης. Αυτές οι παράμετροι καθορίζουν την κατάλληλη διαμόρφωση θύρας και σφράγισης.

Το πώμα μπορεί να διατεθεί για εφαρμογές κεραίας, πόλου/τοίχου-, αγωγού, χειρολαβής/ φρεατίου, υπόγειας και άμεσης-θαμμένης εφαρμογής, με τα απαιτούμενα εξαρτήματα στερέωσης και στεγανοποίησης. Κατά την εγκατάσταση, τα μανδύα καλωδίων και τα εξαρτήματα αντοχής θα πρέπει να στερεώνονται με ασφάλεια πριν από τη δρομολόγηση των ινών και θα πρέπει να διατηρείται η ελάχιστη ακτίνα κάμψης που καθορίζει ο κατασκευαστής.

Εφαρμογές

Οι τυπικές εφαρμογές περιλαμβάνουν:

Πτώση FTTH και συναρμογή διανομής σε ακραία σημεία συμπαγούς δικτύου-

Αεροφωτογραφία και αρθρώσεις καλωδίων{0}}τοποθετημένων σε πόλο όπου ο χώρος είναι περιορισμένος

Εγκαταστάσεις αγωγών και χειρολαβών που απαιτούν προστατευμένη εσωτερική σύνδεση

Σημεία επισκευής καλωδίων μετά από ζημιά στη διαδρομή ή συντήρηση

Διακλαδικές συνδέσεις σε αγροτικά ευρυζωνικά δίκτυα και δίκτυα τελευταίας-μίλιας

Επιτοίχια-εξωτερικά σημεία σύνδεσης κοντά σε κτίρια και κόμβους πρόσβασης

OEM/ODM & Προμήθεια

Η DIMI υποστηρίζει σήμανση λογότυπου OEM, προσαρμοσμένη συσκευασία, χρώμα περιβλήματος, διαμόρφωση καλωδίων{0} και κιτ αξεσουάρ. Για παραγγελίες έργου, οι μηχανικοί μπορούν να ελέγξουν τον αριθμό των ινών, τη διάμετρο του καλωδίου, το περιβάλλον εγκατάστασης και τις απαιτήσεις επωνυμίας πριν από την παραγωγή. Μπορούν να παρασχεθούν δείγματα για αξιολόγηση προϊόντων και έγκριση έργου.

Ποιοτική Επιθεώρηση & Τεκμηρίωση

Ο ποιοτικός έλεγχος καλύπτει την επιθεώρηση εισερχόμενου υλικού,-τους ελέγχους συναρμολόγησης κατά τη διαδικασία, τη σφράγιση και τη μηχανική επαλήθευση, την επιθεώρηση τελικού-προϊόντος και την επιθεώρηση συσκευασίας εξαγωγής-. Οι ισχύουσες δοκιμές προϊόντος μπορεί να περιλαμβάνουν στεγανοποίηση IP68, εφελκυσμό και συγκράτηση καλωδίου, κρούση, σύνθλιψη, κάμψη, κύκλους θερμοκρασίας, γήρανση με υπεριώδη ακτινοβολία και δοκιμή ψεκασμού αλατιού- για σχετικά μεταλλικά εξαρτήματα.

Μπορούν να παρέχονται φύλλα δεδομένων, αρχεία επιθεώρησης και ισχύουσες εκθέσεις δοκιμών για την αξιολόγηση του έργου. Το σύστημα παραγωγής της DIMI περιλαμβάνει πιστοποιήσεις διαχείρισης ποιότητας ISO 9001:2015 και TL{4}}9000.

Παραγγελίες & Logistics

MOQ

100 τεμ για τυπικές μαζικές παραγγελίες. δείγμα παραγγελιών διαθέσιμα για αξιολόγηση.

Επεξεργασία

Συνήθως 7–14 εργάσιμες ημέρες μετά την προδιαγραφή και την επιβεβαίωση παραγγελίας.

Αποστολή

Συνήθως 20–30 ημέρες δια θαλάσσης, αεροπορικώς ή express, ανάλογα με τον προορισμό και τη μέθοδο αποστολής.

Συσκευασία

Ατομική προστατευτική συσκευασία και χαρτοκιβώτια εξαγωγής. παλετοποίηση και προσαρμοσμένη επισήμανση διαθέσιμη για παραγγελίες έργου.

Πληρωμή

Το T/T ή το L/C μπορούν να χρησιμοποιηθούν για τυπικές παραγγελίες B2B. άλλες ρυθμίσεις μπορούν να επιβεβαιωθούν για τα κατάλληλα έργα.

FAQ

Ε: Μπορεί το κλείσιμο να παραδοθεί ως πλήρες κιτ εγκατάστασης;

Α: Ναι. Ένα πλήρες κιτ μπορεί να περιλαμβάνει το δίσκο συναρμολόγησης, εξαρτήματα στεγανοποίησης, εξαρτήματα στερέωσης καλωδίων-, προστατευτικά χιτώνια σύνδεσης και απαιτούμενα εξαρτήματα στερέωσης. Ο ακριβής λογαριασμός των υλικών θα πρέπει να προσδιορίζεται στην προσφορά για να αποφευχθούν αναντιστοιχίες αξεσουάρ.

Ε: Μπορείτε να ταιριάξετε με ένα υπάρχον μοντέλο κλεισίματος ή ανταγωνιστή;

Α: Ναι. Για έργα αντικατάστασης ή ιδιωτικής-ετικέτας, οι αγοραστές μπορούν να παρέχουν ένα υπάρχον δείγμα, σχέδιο, φωτογραφίες ή αριθμό μοντέλου. Η DIMI μπορεί να αναθεωρήσει τη μηχανική διαμόρφωση και να αναπτύξει μια αντίστοιχη ή ισοδύναμη έκδοση OEM όπου είναι τεχνικά εφικτό.

Ε: Ποιες πληροφορίες πρέπει να περιλαμβάνονται σε ένα RFQ;

Α: Παρέχετε την απαιτούμενη ποσότητα, χώρα προορισμού, μοντέλο καλωδίου, αναμενόμενο ετήσιο όγκο ή όγκο έργου, απαιτήσεις συσκευασίας και τυχόν απαιτούμενα έγγραφα επιθεώρησης ή πιστοποίησης. Για μη τυπικά έργα συνιστάται ένα φύλλο δεδομένων καλωδίου ή ένα υπάρχον δείγμα κλεισίματος.

Ε: Μπορείτε να υποστηρίξετε σταδιακές ή επαναλαμβανόμενες παραγγελίες έργου;

Α: Ναι. Προγράμματα προμήθειας-που βασίζονται σε έργα και επαναλαμβανόμενα προγράμματα μπορούν να κανονιστούν με προγραμματισμό παραγωγής βάσει της προβλεπόμενης ποσότητας, της σταθερότητας των προδιαγραφών και των απαιτούμενων ημερομηνιών παράδοσης.

Ε: Ποια έγγραφα μπορούν να συνοδεύουν μια μαζική αποστολή;

Α: Ανάλογα με την παραγγελία, η τεκμηρίωση μπορεί να περιλαμβάνει εμπορικό τιμολόγιο, λίστα συσκευασίας, πιστοποιητικό προέλευσης, φύλλο δεδομένων προϊόντος, αρχεία επιθεώρησης και ισχύουσες εκθέσεις δοκιμών. Θα πρέπει να ζητηθεί-συγκεκριμένη τεκμηρίωση του έργου πριν από την επιβεβαίωση της παραγγελίας.

Ε: Μπορεί να παραγγελθεί το κλείσιμο σε διαφορετικές διαμορφώσεις σε ένα έργο;

Α: Ναι. Διαφορετικές ρυθμίσεις θυρών, διαμορφώσεις εισόδου καλωδίων-, χρώματα και κιτ αξεσουάρ μπορούν να καθοριστούν όταν το έργο απαιτεί πολλές παραλλαγές. Κάθε διαμόρφωση θα πρέπει να επιβεβαιώνεται και να τεκμηριώνεται πριν από τη μαζική παραγωγή.

Ε: Μπορεί να διευθετηθεί-επιθεώρηση τρίτου μέρους;

Α: Ναι. Η επιθεώρηση από τρίτο-μπορεί να συντονιστεί όταν απαιτείται από τον αγοραστή ή τη σύμβαση του έργου. Το εύρος της επιθεώρησης, η μέθοδος δειγματοληψίας, οι απαιτήσεις δοκιμών και η υπηρεσία επιθεώρησης θα πρέπει να συμφωνηθούν πριν από την παραγωγή.

Ε: Μπορούν να υποστηριχθούν επείγουσες παραγγελίες;

Α: Η ταχεία παραγωγή μπορεί να αξιολογηθεί σύμφωνα με την τρέχουσα χωρητικότητα, τη διαθεσιμότητα υλικού, την ποσότητα παραγγελίας και τη διαμόρφωση. Οι αγοραστές θα πρέπει να παρέχουν την απαιτούμενη ημερομηνία παράδοσης όταν ζητούν μια προσφορά, ώστε οι επιλογές παραγωγής και αποστολής να μπορούν να αναθεωρηθούν μαζί.

Δημοφιλείς Ετικέτες: Κλείσιμο οριζόντιας σύνδεσης οπτικών ινών 12 πυρήνων, Κλείσιμο κλεισίματος ματίσματος οπτικών ινών 12 πυρήνων, Κίνα κατασκευαστές, προμηθευτές, εργοστάσιο

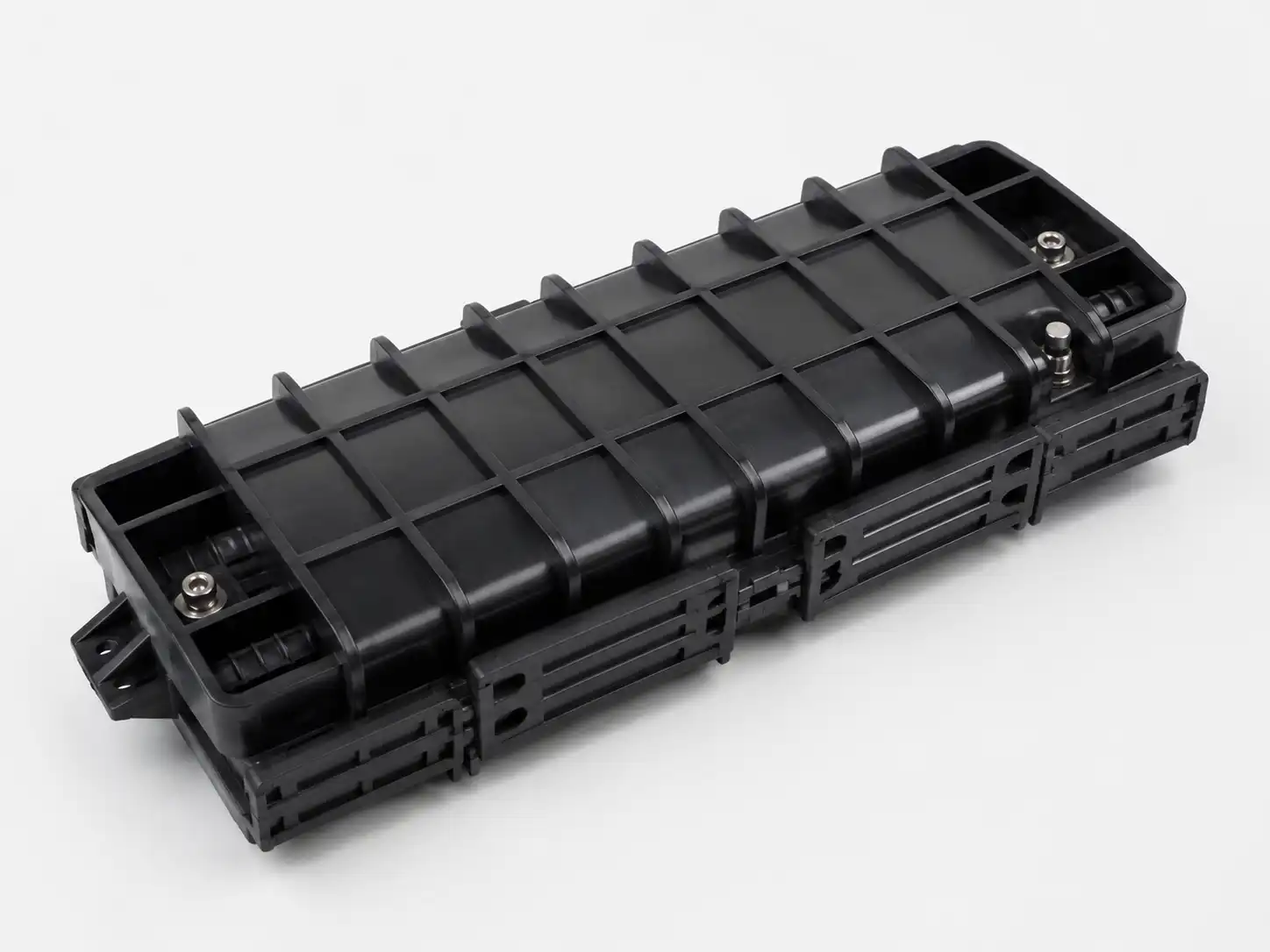

Οριζόντιο κλείσιμο με οπτικές ίνες 12 πυρήνων
